Quanto conta davvero il damping factor?
Ve lo spiego senza classifiche, numeri magici e leggende audiofile
Quando si parla di amplificatori, prima o poi qualcuno mi pone questa domanda:
«Qual è il damping factor?»
La domanda è corretta. Il problema arriva subito dopo, quando quel numero viene utilizzato per stabilire automaticamente quale amplificatore debba suonare meglio.
Se un damping factor di 100 è buono, allora 500 sarà eccezionale. E con 2.000, probabilmente, il woofer dovrebbe fermarsi ancora prima di avere iniziato a muoversi.
Magari funzionasse così.
Il fattore di smorzamento è un parametro reale e importante, ma non è un voto assegnato all’amplificatore. Soprattutto, non ci racconta da solo come suonerà un apparecchio una volta collegato a un vero diffusore, attraverso un vero cavo e dentro una stanza vera.
Cerchiamo quindi di capire che cosa significa davvero e quanta importanza merita.
Partiamo dalla definizione
Il damping factor, o fattore di smorzamento, o abbreviato con nomenclatura DF nei datasheet ,è il rapporto tra l’impedenza del diffusore e l’impedenza d’uscita dell’amplificatore:
DF = impedenza del diffusore / impedenza d’uscita dell’amplificatore
Prendiamo un diffusore nominale da 8 ohm.
Se l’amplificatore ha un’impedenza d’uscita di 0,08 ohm:
8 / 0,08 = damping factor 100
Se l’impedenza d’uscita scende a 0,008 ohm:
8 / 0,008 = damping factor 1.000
Quindi un damping factor elevato indica che l’amplificatore possiede un’impedenza d’uscita molto bassa.
Questa è generalmente una buona caratteristica: significa che il finale si avvicina al comportamento di un generatore ideale di tensione e che la sua risposta viene influenzata meno dalle variazioni d’impedenza del diffusore.
Fin qui è tutto abbastanza semplice.
Le complicazioni iniziano quando quel singolo numero deve confrontarsi con il mondo reale.
Cosa significa “controllare il woofer”?
Questa è l’espressione che sentiamo più spesso: un amplificatore con un damping factor elevato dovrebbe avere un maggiore controllo del woofer. E Il concetto ha una base tecnica.
Il cono, la bobina mobile e le sospensioni possiedono massa ed elasticità. Quando il segnale si interrompe, il sistema non perde istantaneamente tutta l’energia accumulata. Inoltre, muovendosi nel campo magnetico, la bobina genera una tensione e si comporta momentaneamente come un piccolo generatore.
Un amplificatore con una bassa impedenza d’uscita contribuisce a dissipare questa energia e ad aumentare lo smorzamento elettrico.
Ma qui devo fermare subito una delle semplificazioni più comuni: non è soltanto l’amplificatore a decidere come si fermerà il woofer.
Contano anche:
la resistenza della bobina mobile;
la forza del motore magnetico;
la massa del cono;
le sospensioni;
il caricamento acustico;
il mobile del diffusore;
l’accordo reflex;
il crossover;
la resistenza dei cavi e dei collegamenti.
Quando sento attribuire tutto il comportamento del basso a un unico numero stampato sulla scheda dell’amplificatore inizio a preoccuparmi.
Il collegamento che conta

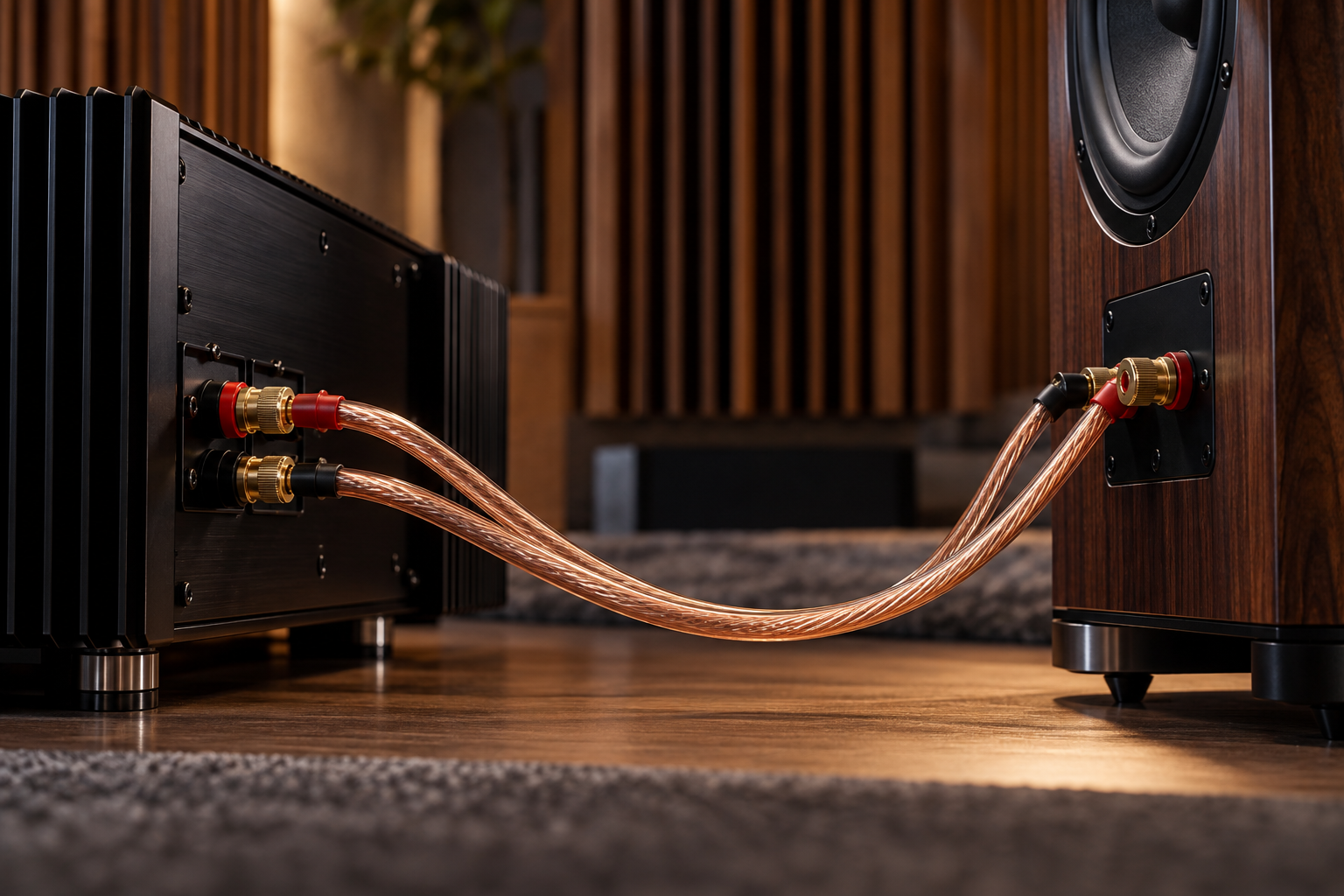

Un amplificatore collegato al diffusore attraverso un cavo di potenza: una rappresentazione concreta di come cavi, connettori e resistenze influenzino il damping factor realmente disponibile.
Il valore dichiarato non è quello che arriva al diffusore
Questo è un punto che spesso viene dimenticato.
Il damping factor dichiarato viene normalmente calcolato o misurato direttamente ai morsetti dell’amplificatore. Ma quando lo portiamo a casa, tra quei morsetti e il woofer inseriamo:
metri di cavo;
connettori;
morsetti;
ponticelli;
cablaggi interni;
componenti del crossover.
Tutte queste resistenze si aggiungono all’impedenza d’uscita dell’amplificatore.
Crown ha evidenziato nei propri manuali tecnici che la resistenza del cavo può ridurre sensibilmente il damping factor effettivamente disponibile sul diffusore. Anche Audio Precision richiama l’attenzione sul punto in cui viene effettuata la misura e sulle resistenze introdotte dai collegamenti.
Facciamo un esempio concreto.
Un amplificatore con damping factor 1.000 su 8 ohm possiede un’impedenza d’uscita teorica di 0,008 ohm.
Aggiungiamo un normale collegamento in rame lungo tre metri per lato, con una sezione di 2,5 mm². Considerando andata e ritorno, il cavo può introdurre circa 0,04 ohm.
Il risultato complessivo diventa:
8 / (0,008 + 0,04) = circa 167
Il nostro spettacolare damping factor 1.000 è già sceso vicino a 167, senza avere ancora considerato contatti, morsetti e crossover.
Se facciamo lo stesso calcolo partendo da un amplificatore con damping factor 100, otteniamo:
8 / (0,08 + 0,04) = circa 67
Sulla brochure i due amplificatori erano separati da un rapporto di dieci a uno. Una volta inseriti in un impianto reale, la distanza si è ridotta parecchio.
Il dato dichiarato non era falso. Era semplicemente incompleto.
Benchmark propone un esempio analogo: un amplificatore con damping factor 370 scende a un valore complessivo di circa 171 al termine di un cavo da dieci piedi e 11 AWG.
Tra 10 e 100 c’è differenza. Tra 100 e 1.000 molto meno
Non sto dicendo che il damping factor non conti.
Se il valore è molto basso, la sua influenza può diventare significativa. Aumentandolo, però, i vantaggi diventano progressivamente più piccoli perché cominciano a dominare le resistenze esterne all’amplificatore.
Passare da 5 a 50 può modificare concretamente l’interazione con determinati diffusori.
Passare da 100 a 1.000 non significa ottenere un basso dieci volte più preciso. Il comportamento non migliora in proporzione al numero.
Non esiste neppure una soglia magica valida per tutti gli impianti. Dipende dal diffusore, dalla sua curva d’impedenza, dal crossover, dalla frequenza e dai collegamenti utilizzati.
Quindi la frase corretta, secondo me, è : il damping factor conta, ma non cresce all’infinito insieme alla qualità sonora.
Un diffusore da 8 ohm non misura sempre 8 ohm
Quando leggete “8 ohm” sul retro di un diffusore, state leggendo un valore nominale.
L’impedenza reale cambia continuamente con la frequenza. Può scendere parecchio sotto gli 8 ohm e può salire fino a diverse decine di ohm in corrispondenza delle risonanze.
Anche l’impedenza d’uscita dell’amplificatore può variare con la frequenza.
Per questo motivo un damping factor dichiarato senza specificare carico, frequenza e condizioni di misura ci fornisce soltanto una parte dell’informazione.
Personalmente trovo molto più interessante osservare il comportamento dell’amplificatore lungo l’intera banda audio e con carichi differenti.
Naturalmente una curva completa richiede tempo per essere letta e interpretata.
Scrivere “DF 2.000” in caratteri enormi è molto più semplice.

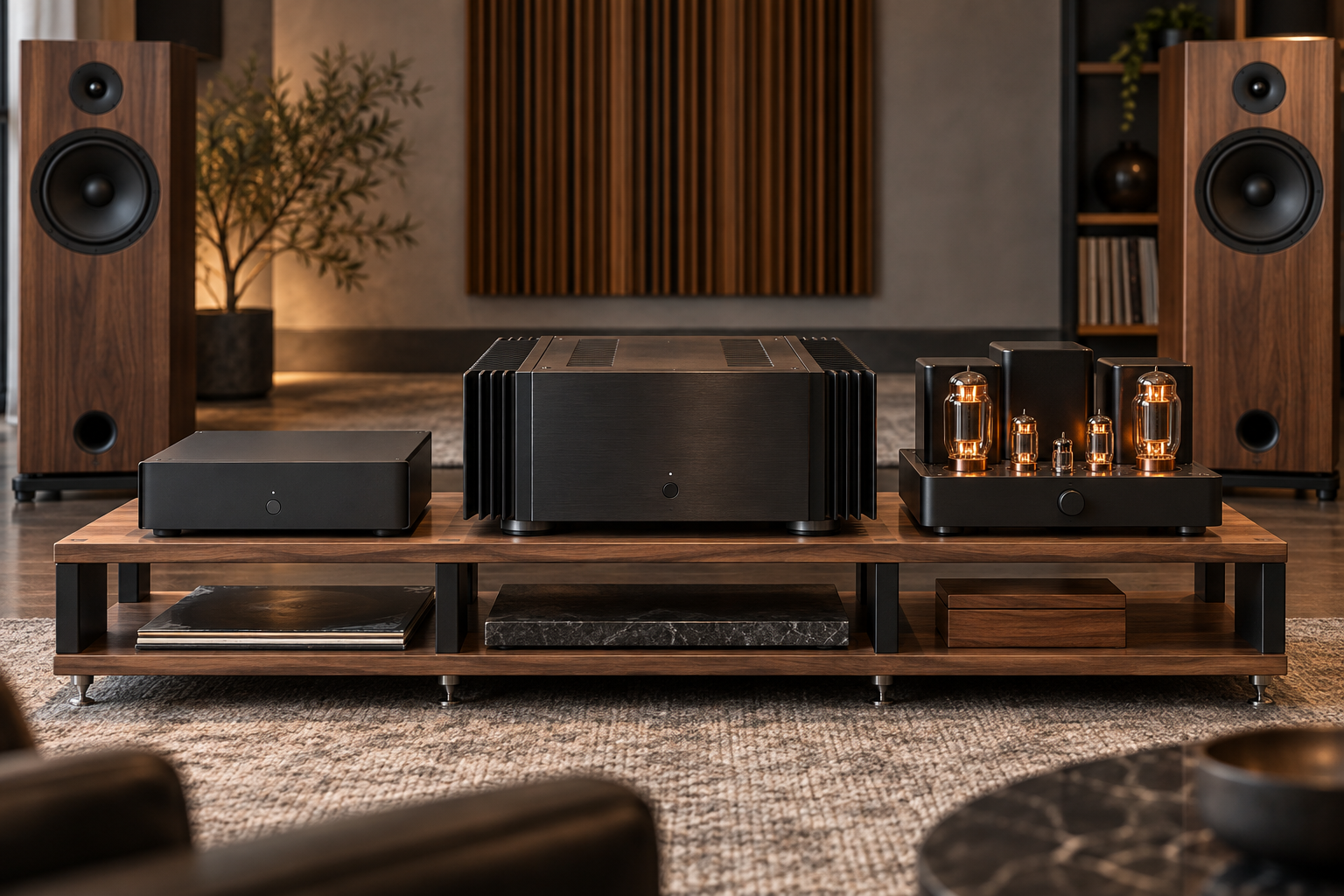

Tre tecnologie a confronto
Classe D, Classe AB e amplificazione valvolare riunite nello stesso ambiente d’ascolto: tre approcci differenti per dimensioni, efficienza, funzionamento e rapporto con i diffusor
Non riguarda soltanto il basso
Quando l’impedenza d’uscita dell’amplificatore non è sufficientemente bassa, si forma un partitore di tensione con l’impedenza del diffusore.
Dato che quest’ultima varia con la frequenza, può cambiare anche la risposta in frequenza del sistema.
Quindi non stiamo parlando soltanto di un basso più o meno “frenato”. L’equilibrio tonale può modificarsi lungo una parte più ampia dello spettro.
Con un buon amplificatore a stato solido, dotato di una bassa impedenza d’uscita, queste variazioni sono normalmente molto contenute.
Con alcuni amplificatori valvolari, specialmente quando lavorano con poca controreazione, l’interazione tra trasformatore d’uscita e diffusore può invece diventare decisamente più evidente.
Quello che viene descritto come “calore valvolare” può comprendere anche una risposta in frequenza modificata dal carico.
Può piacere? Certamente.
È una riproduzione neutra e indipendente dal diffusore? Non necessariamente.
Non ho nulla contro il gusto personale. Ognuno deve ascoltare ciò che gli procura piacere.
Mi infastidisce soltanto quando una colorazione gradevole viene trasformata, per qualche misterioso motivo, in una superiorità tecnica assoluta.
Classe AB: ottimo controllo, quando il progetto è serio
Un amplificatore in Classe AB ben progettato può raggiungere un’impedenza d’uscita molto bassa e un damping factor ampiamente sufficiente per la maggior parte dei diffusori.
Ma quando progetto o valuto un finale non guardo soltanto quel numero.
Mi interessano anche:
la stabilità sui carichi reattivi;
la corrente realmente disponibile;
il comportamento alle basse impedenze;
il dimensionamento dell’alimentazione;
la qualità dello stadio finale;
le protezioni;
il cablaggio interno;
l’andamento delle prestazioni con la frequenza.
Un amplificatore potrebbe dichiarare un damping factor molto elevato e avere comunque un’alimentazione sottodimensionata, entrare facilmente in protezione oppure comportarsi male con un carico complesso.
Un numero non può raccontare la qualità di un intero progetto.
Classe D moderna: valori elevatissimi, ma il progetto viene prima
Le moderne piattaforme in Classe D possono raggiungere impedenze d’uscita estremamente basse e fattori di smorzamento molto elevati.
Le soluzioni più evolute impiegano sistemi di controreazione capaci di controllare anche gli effetti del filtro d’uscita, rendendo il comportamento dell’amplificatore meno dipendente dal diffusore collegato.
PURIFI, per esempio, dichiara per la tecnologia Eigentakt impedenze d’uscita nell’ordine dei micro-ohm e damping factor a cinque cifre. Misure indipendenti hanno rilevato valori nell’ordine di 1.600–2.000, insieme a una risposta molto stabile al variare del carico.
Sono risultati tecnicamente notevoli.
Ma non sceglierei mai una Classe D esclusivamente perché sulla scheda tecnica compare il numero più alto.
Il vero vantaggio consiste nel combinare:
risposta stabile;
bassa distorsione;
elevata efficienza;
capacità di pilotaggio;
consumi e calore ridotti;
dimensioni più contenute.
Una Classe D moderna non suona bene semplicemente perché dichiara un damping factor di 2.000. Suona bene se sono stati progettati correttamente anche l’alimentazione, il buffer d’ingresso, il filtro, il layout e tutto ciò che circonda il modulo di potenza.
Ed è proprio su questo insieme che si determina il carattere finale dell’apparecchio.
E i valvolari?
Qui so già di entrare in un territorio pericoloso.
Gli amplificatori valvolari possiedono generalmente un’impedenza d’uscita più elevata, anche per la presenza del trasformatore d’uscita. Il damping factor può quindi essere molto più basso di quello offerto da un buon amplificatore a stato solido.
Valori di pochi punti o di qualche decina non sono insoliti.
Questo comporta una maggiore interazione con il diffusore e può produrre:
risposta in frequenza dipendente dal carico;
basso meno rigidamente smorzato;
risultati molto differenti cambiando diffusori;
differenze tra le varie prese del trasformatore;
una caratterizzazione sonora più evidente.
Nel linguaggio audiofilo, però, un basso meno controllato può diventare “rotondo e naturale”.
Una risposta modificata diventa “sinergia”.
La distorsione armonica diventa “matericità”.
E il trasformatore che interagisce con il diffusore diventa quasi sempre “magia”.
Ripeto: può piacere e non c’è nulla di male.
Possiamo anche preferire una vecchia automobile sportiva a una moderna, nonostante freni peggio, consumi di più e richieda manutenzione continua. Ma non dobbiamo inventare una nuova fisica per giustificare il piacere che ci dà guidarla.
Un damping factor elevato garantisce bassi migliori?
No!
Indica principalmente una bassa impedenza d’uscita. È un’ottima base tecnica, ma il risultato finale dipende dall’intero sistema.
Quando ascolto un impianto, il basso che percepisco è determinato da:
diffusore;
amplificatore;
ambiente;
posizione delle casse;
posizione di ascolto;
risonanze della stanza;
capacità di corrente;
eventuale clipping;
e l’interazione tra tutti questi elementi.
Se nel vostro soggiorno esiste un picco ambientale di 12 dB a 50 Hz, passare da un damping factor di 200 a uno di 2.000 non risolverà il problema.
Spostare il diffusore di quaranta centimetri potrebbe invece cambiare radicalmente il risultato.
Quando i numeri contano più della musica
Un audiofilo analizza schede tecniche, grafici e misurazioni mentre l’impianto, pronto per suonare, rimane inutilizzato alle sue spalle. Una scena ironica sull’ossessione per i dati tecnici.
Quello che leggo nei forum
Nei forum incontro solitamente due schieramenti.
Da una parte ci sono quelli convinti che sotto un damping factor di 500 il woofer continui a oscillare fino al brano successivo.
Dall’altra quelli che considerano il damping factor completamente inutile e inventato dal marketing.
Come spesso accade, entrambi stanno semplificando troppo.
Tra le mie preferite ci sono affermazioni come:
“Con damping factor 1.000 il basso è dieci volte più controllato rispetto a 100.”
No. I numeri sono dieci volte diversi, ma il miglioramento acustico non segue la stessa proporzione. Basta aggiungere la resistenza del cavo per ridimensionare immediatamente la differenza.
“Il mio cavo aumenta il damping factor dell’amplificatore.”
Un cavo può soltanto aggiungere resistenza al circuito. Se è corto e di sezione adeguata, può evitare di peggiorarlo troppo. Non può migliorare l’impedenza d’uscita del finale.
“Questo amplificatore scende più in basso.”
Molto spesso significa semplicemente che una parte della gamma bassa è più gonfia o enfatizzata.
“I valvolari controllano il woofer in maniera più naturale.”
Non so esattamente che cosa ne pensi la natura. Dal punto di vista elettrico, però, un’impedenza d’uscita più elevata significa generalmente un minore smorzamento e una maggiore dipendenza dal carico.
Cosa guarderei prima di acquistare un amplificatore
Il damping factor rimane un’informazione utile, soprattutto se viene indicato con condizioni di misura chiare.
Ma prima di scegliere un amplificatore valuterei anche:
potenza reale sul carico;
capacità di erogare corrente;
stabilità alle basse impedenze;
comportamento con carichi reattivi;
andamento della risposta in frequenza;
rumore e distorsione;
qualità dell’alimentazione;
protezioni;
costruzione complessiva;
compatibilità con il diffusore.
E, naturalmente, lo ascolterei.
Non per verificare se possiede più “magia”, ma per capire se il progetto completo funziona correttamente nel mio sistema.
Come affrontiamo il problema in EAM Lab
Quando progetto un amplificatore non cerco di vincere una gara sul numero più grande da stampare nella scheda tecnica.
Cerco di ottenere una bassa impedenza d’uscita insieme a stabilità, capacità di corrente, linearità e affidabilità sulle condizioni di carico reali.
Negli amplificatori in Classe AB delle serie STUDIO e CLASSIC, il controllo deriva da stadi finali robusti, alimentazioni dimensionate correttamente e architetture sviluppate per lavorare anche con diffusori impegnativi.
Nella serie ESSENTIA in Classe D, sfruttiamo l’elevato fattore di smorzamento e l’efficienza delle moderne piattaforme, affiancandoli a stadi d’ingresso e soluzioni circuitali sviluppate da noi
Non mi interessa che un amplificatore impressioni soltanto sulla carta.
Mi interessa che mantenga il controllo quando il diffusore presenta un’impedenza difficile, che eroghi la corrente necessaria e che rimanga stabile quando viene realmente utilizzato.
Il damping factor fa parte di questo lavoro. Non lo sostituisce.
Quindi: quanto conta davvero?
Conta, ma deve essere interpretato.
Un damping factor troppo basso può modificare la risposta del sistema e ridurre lo smorzamento elettrico. Un valore elevato è generalmente desiderabile, ma oltre un certo livello i vantaggi diventano progressivamente più piccoli e vengono limitati dalle resistenze presenti tra amplificatore e altoparlante.
Tra 10 e 100 può esserci una differenza importante.
Tra 100 e 1.000 non esiste necessariamente l’abisso suggerito dalla brochure.
E nessun damping factor potrà mai correggere un diffusore mediocre, un’acustica disastrosa o un amplificatore incapace di fornire corrente.
Quindi sì, guardate il numero.
Ma subito dopo chiedete come è stato misurato, su quale carico, a quale frequenza e che cosa succede quando colleghiamo un vero diffusore.
Perché nell’alta fedeltà il numero più grande non è sempre quello che suona meglio. Molto spesso è soltanto quello stampato più grande.
Autore : Emanuele Pizzi - ingegnere e progettista Eamlab
