Cavi di potenza: cosa conta davvero e cosa appartiene alla religione audiofila

Rame, sezione, lunghezza e resistenza contano. Frecce, rodaggio e proprietà quantistiche un po’ meno.

Cavi di potenza: cosa conta

Quando progetto un amplificatore mi preoccupo della sua capacità di erogare corrente, dell’impedenza d’uscita, della stabilità sui carichi difficili e del comportamento alle diverse frequenze. Poi, inevitabilmente, quell’amplificatore deve essere collegato ai diffusori attraverso un cavo. Ed è proprio in quei pochi metri di rame che l’alta fedeltà riesce spesso a trasformarsi in religione.

Ho visto cavi dal prezzo superiore a quello degli amplificatori collegati, connettori trattati criogenicamente, conduttori orientati secondo la direzione di estrazione del metallo, frecce da rispettare e periodi di rodaggio più lunghi di quelli necessari a un’automobile nuova. Non voglio però cadere nell’eccesso opposto e dire che tutti i cavi siano uguali. Non lo sono.

Un cavo possiede resistenza, induttanza e capacità. Può essere troppo lungo, troppo sottile, costruito male, ossidato o terminato ancora peggio. In determinate condizioni può alterare la risposta del sistema e persino mettere in difficoltà alcuni amplificatori. La domanda corretta, quindi, non è: «I cavi suonano?» La domanda corretta è: «Quali caratteristiche elettriche del cavo possono modificare il segnale che arriva al diffusore?»

Da questo punto di vista possiamo finalmente smettere di parlare di magia e tornare all’elettronica.

A cosa serve realmente un cavo di potenza?

Il compito del cavo è molto semplice: trasferire la tensione e la corrente prodotte dall’amplificatore fino al diffusore, introducendo la minore alterazione possibile. La stessa Audio Engineering Society descrive il cavo per diffusori come una coppia di conduttori normalmente caratterizzata da una sezione elevata e quindi da una bassa resistenza.

Questa definizione è molto meno romantica rispetto a quelle presenti in certi cataloghi, ma è tecnicamente corretta. Un buon cavo di potenza non dovrebbe “aprire la scena”, “addolcire le alte frequenze” o “rendere il nero più nero”. Dovrebbe trasportare il segnale senza modificarlo in maniera significativa.

Un buon cavo non deve aggiungere qualcosa al suono. Deve evitare di togliere qualcosa tra amplificatore e diffusore.

I tre parametri che contano davvero

Qualsiasi cavo reale può essere rappresentato attraverso tre parametri principali: resistenza, induttanza e capacità. Non sono concetti inventati dai costruttori hi-fi, ma grandezze elettriche misurabili. Le schede tecniche dei produttori professionali riportano infatti resistenza in continua, capacità, induttanza e corrente massima raccomandata.

La questione è capire quanto questi valori incidano nelle lunghezze normalmente utilizzate in un impianto domestico.

La resistenza è il primo parametro da controllare

La resistenza del cavo dipende principalmente dal materiale del conduttore, dalla sezione, dalla lunghezza, dalla temperatura e dalla qualità delle connessioni. Più il cavo è lungo, maggiore sarà la resistenza. Più la sua sezione è grande, minore sarà la resistenza.

Per un conduttore in rame possiamo fare una stima con questa formula:

R = ρ × L / S

Dove R è la resistenza, ρ è la resistività del rame, L è la lunghezza complessiva del percorso e S è la sezione del conduttore.

Bisogna ricordare che la corrente deve andare dall’amplificatore al diffusore e poi tornare. Un cavo lungo cinque metri rappresenta quindi un percorso elettrico complessivo di dieci metri. Prendendo come esempio cinque metri di cavo in rame, con una sezione di 1,5 mm² otteniamo una resistenza complessiva di circa 0,12 ohm; con 2,5 mm² scendiamo a circa 0,07 ohm; con 4 mm² arriviamo intorno a 0,04 ohm.

Questi valori possono sembrare piccoli, ma vengono posti in serie a un diffusore che potrebbe scendere a 4, 3 o perfino 2 ohm. Il cavo provoca quindi una piccola perdita di potenza, una riduzione del damping factor effettivo e una possibile variazione della risposta in frequenza, perché l’impedenza del diffusore cambia con la frequenza.

È anche il motivo per cui, nell’articolo dedicato al damping factor, abbiamo visto un valore teorico molto elevato ridursi drasticamente una volta aggiunta la resistenza del collegamento. Crown raccomanda infatti di scegliere la sezione considerando la lunghezza del cavo, perché una resistenza eccessiva disperde potenza e riduce il fattore di smorzamento disponibile sul diffusore.

Questa è un’influenza reale, misurabile e facilmente prevedibile. Non richiede orecchie d’oro: basta un calcolo.

Quale sezione scegliere?

Non esiste una sezione universale, perché dipende dalla lunghezza, dall’impedenza minima del diffusore e dalla potenza utilizzata. Come indicazione pratica, utilizzerei 1,5 mm² per collegamenti brevi e diffusori poco impegnativi; 2,5 mm² come scelta equilibrata per la maggior parte degli impianti; 4 mm² per tratte più lunghe, diffusori a bassa impedenza o amplificatori potenti; 6 mm² quando le distanze diventano importanti o le correnti particolarmente elevate.

Personalmente, per un impianto hi-fi di buon livello, considero il 2,5 mm² in rame vero un ottimo punto di partenza. Se il diffusore scende molto d’impedenza, il finale è potente oppure il cavo deve percorrere parecchi metri, preferisco passare al 4 mm². Non perché il 4 mm² possieda maggiore “matericità”, ma semplicemente perché presenta meno resistenza.

Anche esagerare non porta vantaggi automatici. Un cavo enorme, rigido e difficile da terminare può creare collegamenti peggiori di un cavo leggermente più piccolo ma installato correttamente. La sezione deve essere adeguata, non monumentale.

Rame OFC, rame normale e CCA

Il rame rimane il materiale più sensato per un cavo di potenza: possiede un’elevata conducibilità, è relativamente economico, flessibile e facile da lavorare. La sigla OFC significa Oxygen-Free Copper, cioè rame a ridotto contenuto di ossigeno.

È un buon materiale e garantisce normalmente qualità costruttiva, resistenza alla corrosione e caratteristiche costanti. Ma non bisogna immaginare che un normale rame elettrico di buona qualità si comporti come una resistenza da tostapane. Le differenze di conducibilità tra rame commerciale di qualità e rame OFC sono molto più piccole delle differenze suggerite dal marketing. Nella pratica, aumentare leggermente la sezione produce spesso un effetto elettrico maggiore rispetto al passaggio verso una purezza dichiarata con una lunga successione di nove dopo la virgola.

Diverso è il caso del CCA, Copper Clad Aluminium: alluminio rivestito da un sottile strato di rame. Costa meno e pesa meno, ma presenta una resistenza superiore rispetto al rame a parità di sezione. Per ottenere prestazioni equivalenti serve quindi un conduttore più grande. Non significa che qualsiasi cavo CCA sia inutilizzabile, ma non deve essere venduto o dimensionato come se fosse rame pieno.

Se compro un cavo da 2,5 mm², voglio sapere se quei 2,5 mm² sono realmente di rame.

E l’argento?

L’argento conduce leggermente meglio del rame. Questo è un fatto, non una leggenda. La sua conducibilità è circa il 6% superiore, ma quel 6% deve essere messo nella giusta prospettiva. Se l’obiettivo è ridurre la resistenza, possiamo ottenere un risultato analogo aumentando di poco la sezione del rame, con una spesa enormemente inferiore.

Questo non significa che un cavo in argento non possa essere costruito bene. Significa che il prezzo spesso cresce molto più rapidamente del vantaggio elettrico. Quando sento dire che l’argento produce alte frequenze più luminose mentre il rame offre bassi più caldi, vorrei vedere una misura che mostri come il reticolo cristallino abbia imparato a riconoscere un piatto della batteria da un contrabbasso.

Fino ad allora, preferisco parlare di resistenza, induttanza e capacità.

L’induttanza: quando il cavo diventa un piccolo filtro

Due conduttori percorsi da corrente possiedono inevitabilmente un’induttanza. L’impedenza induttiva aumenta con la frequenza e, in teoria, un cavo molto lungo o con un’induttanza elevata può attenuare leggermente la parte più alta dello spettro.

Nelle normali lunghezze domestiche e con una geometria ragionevole, l’effetto è generalmente molto piccolo. Diventa più interessante quando il cavo è molto lungo, i conduttori sono molto distanti, il diffusore presenta un’impedenza particolarmente bassa alle alte frequenze oppure viene utilizzata una geometria insolita.

È quindi corretto progettare un cavo con un’induttanza contenuta. Non è corretto trasformare una differenza minuscola e perfettamente misurabile in una descrizione poetica di “aria tra gli strumenti”.

Il cavo da 700.000 euro: la musica è compresa?

Placcato, intrecciato, benedetto e probabilmente allevato a mano. L’audiofilo lo contempla in religioso silenzio: collegarlo all’amplificatore potrebbe rovinarlo. Meglio lasciarlo nella teca e ascoltare un cavo normale.

La capacità e i cavi dalla geometria estrema

Avvicinando molto i conduttori o intrecciandoli con geometrie particolari possiamo ridurre l’induttanza, ma generalmente aumentiamo la capacità. Un cavo fortemente capacitivo può rappresentare un carico difficile per alcuni amplificatori, soprattutto se viene utilizzato in lunghezze elevate.

In casi estremi può favorire instabilità, oscillazioni ad alta frequenza, intervento delle protezioni o surriscaldamento dello stadio finale. Questo è un punto importante: un cavo non è automaticamente migliore perché presenta una costruzione più complessa. A volte la geometria esotica risolve un problema irrilevante e ne crea uno nuovo.

Per questo, quando progetto un amplificatore, considero anche la sua stabilità con carichi capacitivi. Ma non vedo alcun motivo per collegargli deliberatamente un cavo che si comporti quasi come un condensatore. La semplicità, quando è ben dimensionata, funziona molto bene.

Il cavo deve essere schermato?

Normalmente un cavo di potenza per diffusori non ha bisogno di schermatura. Il segnale presente è ad alto livello e la bassa impedenza del circuito lo rende molto meno sensibile ai disturbi rispetto a un cavo phono, microfonico o di segnale.

La schermatura può essere utile in situazioni particolari, per esempio in ambienti con forti interferenze o quando il cavo è inserito in installazioni complesse. Ma in un normale soggiorno non è automaticamente un vantaggio. Inoltre, uno schermo modifica la capacità del cavo e deve essere collegato con criterio. Aggiungerlo soltanto per rendere il prodotto più grosso, pesante e costoso non migliora necessariamente nulla.

Banane, forcelle o cavo spellato?

Dal punto di vista elettrico, un collegamento ben serrato con cavo spellato può funzionare perfettamente. I connettori offrono però vantaggi pratici: rendono il collegamento più ordinato, riducono il rischio di cortocircuiti causati da fili liberi, facilitano l’inserimento e proteggono il rame dall’ossidazione.

Banane e forcelle possono funzionare entrambe molto bene. La scelta dipende soprattutto dai morsetti e dalla comodità di utilizzo. Quello che conta davvero è che il connettore possieda una resistenza di contatto bassa, sia meccanicamente solido, rimanga ben serrato e non si ossidi facilmente.

Placcature in oro, nichel o rodio possono migliorare la resistenza alla corrosione e la durata superficiale. Non attribuirei però a ciascun metallo un carattere musicale. Un connettore non dovrebbe essere caldo, analitico o tridimensionale. Dovrebbe fare contatto.

Saldatura o crimpatura?

Una crimpatura eseguita con l’attrezzatura adatta crea un collegamento meccanicamente stabile e con una resistenza molto bassa. Anche una buona saldatura può funzionare perfettamente, purché venga realizzata correttamente e non lasci il conduttore fragile nel punto di flessione.

Il problema non è scegliere una religione tra crimpatura e saldatura. Il problema è evitare fili appena appoggiati, viti lente, ossido, saldature fredde, connettori sottodimensionati e trefoli che rischiano di toccare il morsetto opposto.

Ho visto cavi costosissimi terminati in maniera indecente e normali cavi in rame assemblati perfettamente. Indovinate quali preferisco collegare a un amplificatore.

Il verso del cavo

Su molti cavi vengono stampate delle frecce. Da qui nasce l’idea che il segnale debba viaggiare in una direzione precisa. In un collegamento tra amplificatore e diffusore, però, il segnale audio è alternato: la corrente cambia continuamente direzione. Parlare di rame che “suona meglio” in un verso richiede quindi spiegazioni un po’ più solide di una freccia stampata sulla guaina.

Esistono cavi con costruzioni asimmetriche o schermature collegate da un solo lato. In quei casi il produttore può indicare un orientamento di installazione per mantenere coerente il collegamento dello schermo. Ma questo non dimostra che un normale conduttore passivo possieda una direzione musicale.

Se il cavo ha soltanto due conduttori simmetrici, invertire fisicamente il verso non dovrebbe cambiare le sue proprietà elettriche. Cambiare la polarità, invece, è un’altra cosa: positivo e negativo devono naturalmente rimanere collegati in modo coerente su entrambi i diffusori.

La polarità conta. La freccia mistica molto meno.

Il rodaggio dei cavi

Questo è uno dei miei argomenti preferiti. Alcuni cavi, secondo le istruzioni, avrebbero bisogno di decine o centinaia di ore prima di raggiungere le prestazioni definitive.

È possibile che un cavo nuovo cambi leggermente la propria disposizione meccanica dopo essere stato srotolato e installato. È anche possibile che inserire e rimuovere i connettori pulisca parzialmente le superfici di contatto. Ma per sostenere che un normale cavo per diffusori cambi sensibilmente la propria risposta dopo cento ore servono misure ripetibili.

Se resistenza, capacità e induttanza rimangono sostanzialmente invariate, dobbiamo spiegare quale altro parametro fisico stia producendo il miglioramento. Nel frattempo c’è un elemento che cambia sicuramente: la nostra percezione. Ci abituiamo al nuovo equilibrio, prestiamo attenzione a dettagli differenti e desideriamo che l’acquisto appena fatto rappresenti un miglioramento.

Questo non significa accusare chi ascolta di inventarsi tutto. Significa ricordare che la memoria uditiva e le aspettative possono influenzare il giudizio. Spesso il componente che si sta rodando non è il cavo. È l’ascoltatore.

Bi-wiring: non è biamplificazione

Nel bi-wiring due coppie di cavi partono dagli stessi morsetti dell’amplificatore e raggiungono separatamente le sezioni bassa e medio-alta del crossover. La sorgente elettrica rimane però la stessa. Non dobbiamo confonderlo con la biamplificazione, nella quale vengono utilizzati canali di amplificazione separati.

Il bi-wiring può modificare leggermente il modo in cui le correnti delle due sezioni attraversano la resistenza dei cavi. L’entità del risultato dipende dal crossover, dalla lunghezza, dalla sezione e dall’impedenza del diffusore. Ma esiste un confronto che spesso viene dimenticato: utilizzare la stessa quantità di rame collegando i conduttori in parallelo riduce la resistenza complessiva del normale collegamento.

Quindi, se un bi-wiring utilizza il doppio del cavo rispetto al collegamento originale, dobbiamo capire quanta parte dell’eventuale differenza derivi semplicemente dalla maggiore sezione equivalente. Il bi-wiring non è necessariamente inutile, ma non è neppure una biamplificazione economica. E soprattutto non può creare potenza aggiuntiva.

Skin effect: il fenomeno esiste, ma manteniamo le proporzioni

L’effetto pelle fa sì che, aumentando la frequenza, la corrente tenda a concentrarsi maggiormente verso la superficie del conduttore. Il fenomeno è reale e importante alle radiofrequenze.

Nella banda audio, con sezioni e geometrie normali, la sua influenza è generalmente molto contenuta. Può essere gestita usando conduttori di diametro ragionevole, trefoli o geometrie appropriate. Il fatto che un fenomeno esista non significa automaticamente che sia dominante.

La gravità curva lo spazio-tempo, ma non per questo dobbiamo correggere l’allineamento temporale dei diffusori in funzione della massa del divano.

Il cavo da 10.000 euro può suonare meglio?

Può certamente essere più bello. Può avere connettori eccellenti, una costruzione raffinata, materiali costosi e una finitura artigianale. Può essere piacevole da possedere esattamente come un orologio meccanico, un’automobile esclusiva o una bottiglia rara. Il lusso non deve necessariamente giustificarsi con il rapporto qualità-prezzo.

Il problema nasce quando al prezzo viene attribuita automaticamente una superiorità sonora. Un cavo da 10.000 euro non possiede per legge una resistenza inferiore rispetto a un buon cavo in rame da 4 mm². Non ha automaticamente un’induttanza migliore e potrebbe perfino presentare una capacità meno favorevole.

Gli studi sulle interazioni tra cavo, amplificatore e diffusore mostrano che possono esistere differenze legate ai parametri elettrici e al carico collegato. Le affermazioni più sorprendenti sui cavi specialistici, invece, non hanno trovato conferme ripetibili oltre agli effetti riconducibili principalmente all’attenuazione e alle interazioni elettriche del sistema.

La mia posizione è semplice: le differenze possibili devono essere ricondotte a fenomeni elettrici misurabili e alla loro reale ampiezza.

Se due cavi possiedono resistenza, induttanza e capacità molto simili e lavorano nelle stesse condizioni, affermare che uno ricostruisca il palcoscenico tre metri più in profondità richiede prove piuttosto serie. Non basta averlo ascoltato subito dopo aver letto il prezzo.

Le prove d’ascolto e il problema del volume

Piccole differenze di resistenza possono produrre minime variazioni di livello. Il nostro cervello tende spesso a interpretare il segnale leggermente più forte come più aperto, dettagliato e dinamico, anche quando non percepiamo consapevolmente la differenza di volume.

Per confrontare seriamente due cavi dovremmo mantenere invariato tutto il resto, pareggiare accuratamente il livello, effettuare commutazioni rapide, evitare di sapere quale cavo stia suonando e ripetere la prova più volte.

Una comparazione nella quale si scollega l’impianto, si cambia il cavo per venti minuti e poi si cerca di ricordare la profondità della scena precedente è molto vulnerabile alle aspettative. Non è colpa dell’ascoltatore: è il modo in cui funziona la percezione umana.

Come sceglierei un cavo per un amplificatore EAM Lab

Non vi dirò che serve un cavo EAM Lab approvato, benedetto o accordato durante il collaudo finale. Gli amplificatori vengono progettati per lavorare con normali cavi di potenza ben costruiti.

La mia scelta sarebbe basata su pochi criteri: rame vero e di qualità, sezione adeguata alla lunghezza, resistenza contenuta, geometria elettricamente sensata, capacità non esasperata, isolamento robusto, connettori affidabili e terminazioni eseguite correttamente.

Per la maggior parte degli impianti domestici, un buon cavo in rame da 2,5 o 4 mm² è già una soluzione eccellente. Se la tratta è breve e il diffusore semplice, non è necessario trasformare il soggiorno in una sottostazione elettrica. Se invece il diffusore scende molto d’impedenza, il finale eroga correnti elevate o il collegamento è lungo, aumentare la sezione ha perfettamente senso.

È ingegneria, non esoterismo.

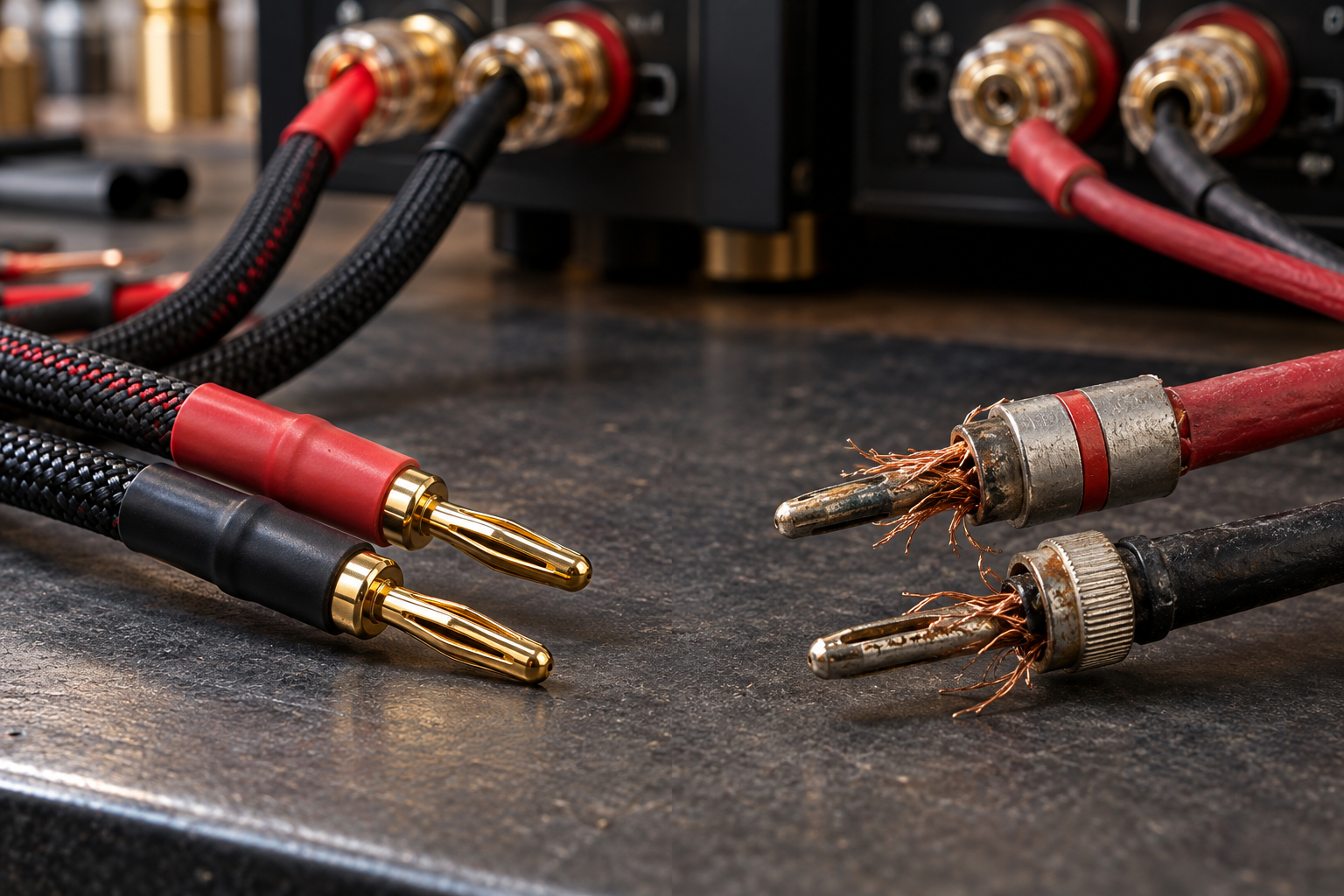

Il cavo conta, ma la terminazione ancora di più

Connettori puliti e ben montati garantiscono un contatto stabile e affidabile; rame ossidato, trefoli liberi e terminazioni approssimative possono invece compromettere realmente il collegamento

Quindi i cavi fanno differenza?

Sì, possono farla. Un cavo sottile, lungo, resistivo o mal collegato può ridurre la potenza disponibile, peggiorare il damping factor e modificare leggermente la risposta del sistema. Un cavo dalla capacità estrema può mettere in difficoltà alcuni amplificatori. Un connettore ossidato o lento può creare problemi molto più concreti di qualsiasi discussione sul verso del rame.

Ma una volta raggiunti valori elettrici adeguati, i miglioramenti diventano rapidamente piccoli. Da quel momento il prezzo può continuare a crescere, mentre le differenze tecniche non necessariamente lo seguono.

Non sto dicendo a nessuno come spendere i propri soldi. Sto soltanto separando due mondi: da una parte abbiamo resistenza, induttanza, capacità, sezione, lunghezza e qualità dei contatti; dall’altra abbiamo frecce, rodaggi interminabili, cristalli orientati e descrizioni sonore che cambiano a ogni catalogo.

I primi appartengono all’elettrotecnica. I secondi, molto spesso, alla religione audiofila.

E quando devo collegare un amplificatore a un diffusore, continuo a fidarmi più di un milliohm misurato che di una benedizione quantistica.

Autore : Emanuele Pizzi - ingegnere Eamlab
